ЭЛЕКТРИЧЕСКИЙ КАРОТАЖ ОБСАЖЕННЫХ СКВАЖИН
ООО НПП "ИННОВА" разработало аппаратуру для прибора электрического каротажа через обсадную колонну по патенту № 2176802 Кашика-
В частности, с автором метода Академиком Кашиком А.С. заключён Лицензионный Договор на право использования его метода. И это серьезный результат в данном направлении нашей деятельности.
Аппаратура представляет собой полный комплект, включающий наземную часть прибора (может работать совместно с любыми подъёмниками) и скважинную часть прибора на рабочую температуру до 150 градусов Цельсия.
Разработка скважинной части прибора, способной проводить измерения сверхмалых сигналов (от долей нановольта) и работающих при температурах до 150 градусов Цельсия является крупным успехом и гордостью специалистов предприятия.
Электронная часть прибора ИНВА-150 представляет собой наземную часть прибора и скважинную часть прибора.
Оборудование состоит из:

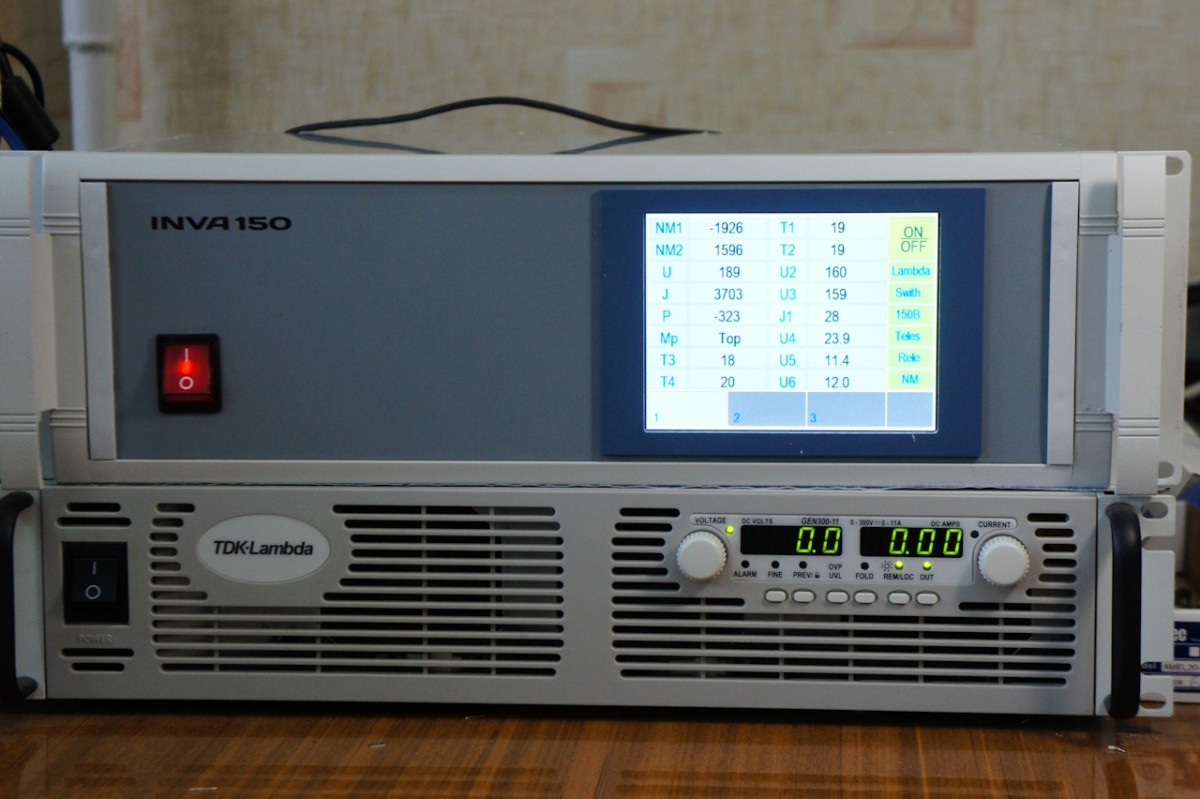

- двух наземных блоков (Источник тока питания породы TDK-Lambda GEN300-11-1P230 (фирма Genesys TM); Наземный блок ИНВА-150 (производство ОО НПП ИННОВА))
- и скважинной части.
Скважинная часть прибора ИНВА-150 состоит из 7 плат:
1 - Плата питания
2 - Блок конденсаторов
3 - Блок трансформатора телесистемы
4 - Плата телеметрии и управления
5 - Плата реле и источника питания NM1 и NM2
6 - Измеритель NM1
7 - Измеритель NM2
Электрические характеристики:
Минимальное значение измеряемого напряжения NM1 и NM2 от 0.5 нВ
Комплект плат предназначен для эксплуатации при рабочей температуре окружающей среды от –20 до +150 градусов Цельсия.
Время непрерывной работы скважинного комплекта плат в зависимости от температуры окружающей среды:
- от +100 до +140 градусов Цельсия – не более восьми часов(рекомендуемое);
- от +140 до +150 градусов Цельсия – не более двух часов(рекомендуемое).
Если Вас заинтересовало данное оборудование, то более подробная информация на нашем основном сайте.
